中醫舌診圖像分析教學系統

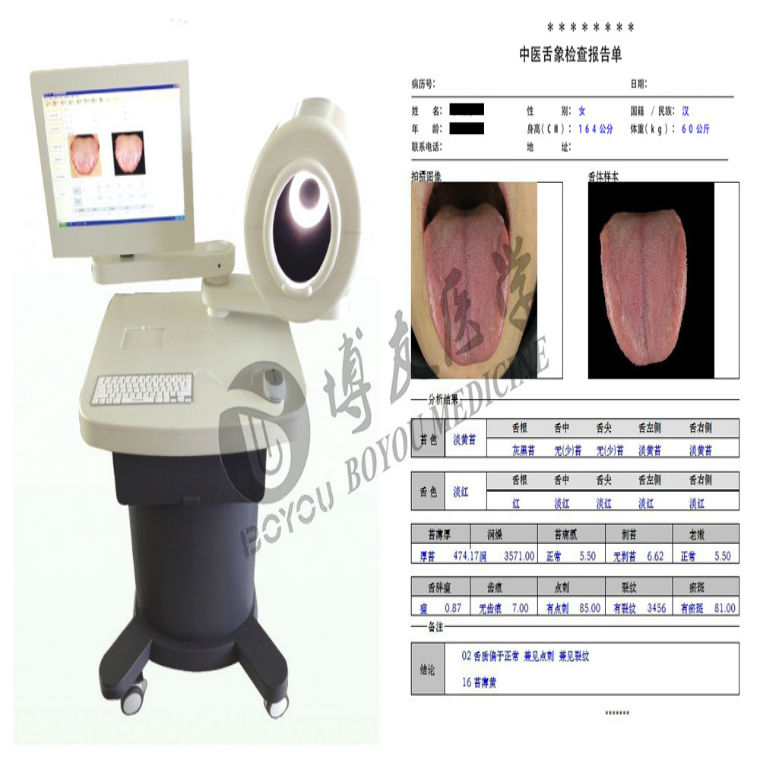

ZMT-1A中醫舌診圖像分析系統(臺車式）

• ZMT-1A 中醫舌象儀是傳統中醫理論精華與現代先進科技的完美結合,運用現代科學方法為舌診建立客觀指標，使其更準確、更客觀地反映人體機能狀態，把舌診研究建立在可靠的科學數據與圖形的基礎上，從而提高中醫理論學術水平和臨床診斷能力。是上海中醫藥大學在中醫診斷客觀化領域近30 年研究成果的結晶，實現了中醫舌診的客觀化和標準化。ZMT-1A 中醫舌象儀精確度較高、穩定性強，適用于臨床、教學與研究的輔助診斷，將有力推動中醫臨床、教學、科研的發展和現代信息科學與中醫學的交融。中醫舌象分析儀已在上海龍華醫院、上海曙光醫院試用，采集并分析了幾千例舌圖像，分析結果與臨床診斷符合率較高。中醫舌象數字化采集分析系統適用范圍：供醫療機構進行舌象診測信息采集及輔助體質辨識；供中醫辨證參考用。

工作原理：

• 在特定的光源環境下，采用照相機獲得患者舌像信息，運用國際照明委員會（CIE）色差公式和支持向量機（SVM）、動態形狀模型（ASM）等多項成熟先進技術，對舌體圖像的顏色、紋理、輪廓進行特征提取，將這些特征值與特征數據庫中的閾值進行比對，給出舌象分析結果。

• 計算機控制內部相機進行自動對焦拍攝,操作簡單，圖像清晰，完全實現舌象采集自動化。

• 采用數字化舌象采集平臺與標準化方法還原，使舌象真實再現。

• 內部攝像采用模擬自然光源并能進行光線調節,使采集環境保持穩定。

• 由計算機自動分析采集到的圖像并進行判斷。

• 可以隨時查詢病例報告并打印舌診報告功能書。

• 可以分析舌質顏色、舌苔顏色、舌形狀、舌態。

輸出結果：

基本參數：

• 外形尺寸（長*寬*高）：470mm*470mm*500mm 重量：12KG 工作電壓：220V  頻率：50HZ

光源參數

• 環形光源系列-RI12045

• 產品特點：高密度LED列陣，高亮度，配漫射板導光。

• 白色   DC:5.8~16.8V  功率：19.0~22.5W   亮度5000mcd  色溫5600K

• 材質：合金樹脂 led

• 使用環境：-25TO+85度

• 保存環境：-40TO+100度

相機配置：

• 數碼相機(佳能: 機身特性：APS-C規格數碼單反 有效像素：800萬 顯示屏尺寸：2.5英寸 約20.7萬像素液傳感器尺寸：22.2*14.7mm CMOS高清攝像：高清（720P） 產品重量：約450g（僅機身） 存儲卡類型：SD/SDHC/SDXC卡 機身顏色：干練黑色，金屬灰色  續航能力：使用取景器拍攝：23連拍功能：連拍速度 JPEG：快門速度：1/4000秒至1/60秒)

系統配置：

• 優派1948液晶顯示器：19英寸,主板：微星：B75MA-P45,CPU 型號：酷睿I3處理器,CPU 頻率：2.9GHz,內存容量：2GB DDR3 1333MHz,硬盤容量：500GB 顯卡芯片：Intel GMA HD 3000,操作系統：Windows XP 64bit,顯卡類型：核心顯卡,音頻系統：集成,有線網卡：1000Mbps以太網卡。

產品組成：

• 舌象分析系統臺車1臺

• 工作臺1臺

• 19寸顯示器1臺

• 數碼相機1臺

• 定制光源1只

• 數據線1根

• 電源線1根
